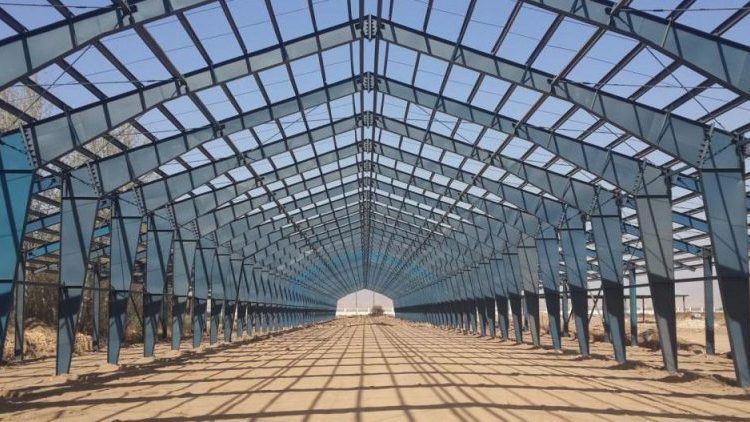

خرپا و کاربردهای آن:
خرپاها اعضای 2 نیرویی هستند.یعنی هر عضو آنها را که در نظر بگیریم یک نیرو به سر عضو و یک نیرو به ته عضو وارد میشود که بزرگی این دو نیرو با هم برابر اما جهتشان مخالف است.
در اکثر موارد خرپاها به صورت اعضای مثلثی در کنار هم جوش داده می شوند.اتصالات گره(Joint) نامیده میشوند و به صورت لولایی عمل میکنند.
خرپاها به 3 گروه زیر تقسیم میشوند:
1-خرپای ساده یاSimple Trusses :شبکه بندی مثلثی در این نوع خرپا کاملا رعایت شده است.
2-خرپای مرکب یا Compounded Trusses:این نوع خرپا ترکیبی از چند خرپای ساده است.
3-خرپاهای پیچیده و مبهم:
خرپاها را میتوان به 2 دسته ی معین و نامعین استاتیکی تقسیم بندی کرد.
اگر تعداد اعضاء خرپا را با m و تعداد گره ها را با j نشان دهیم خواهیم داشت:
m+3=2j خرپا معین است.
m+3≠2j خرپا نامعین است.
خرپاها 2 بعدی و 3 بعدی هستند.
بهترین نوع خرپا خرپای فضایی یا Space Truss است.

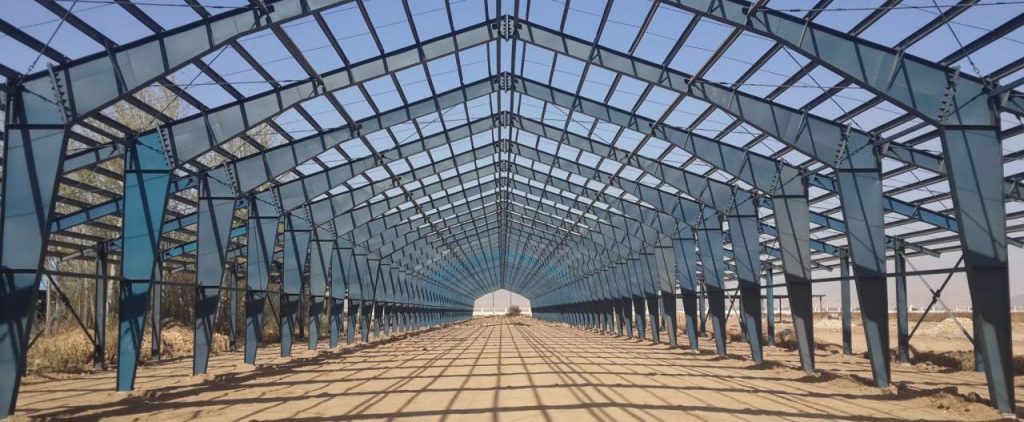

خرپاها کاربردهای زیادی در پلها و سقفها و… دارند.مزیت آنها سبک
وارزان بودنشان است و معمولا در مقابل بار وارده از وزنشان صرف نظر میشود.
بهترین شکل خرپا را میتوان در جرثقیل دید.

پلی که از خرپا ساخته شده‌است.

خرپا سازه‌ای صلب از واحد‌های مثلثی شکل است که از اتصال اجزای باریک و بلند ساخته شده است. خرپا‌ها توانایی تحمل نیروهای کششی و فشاری را دارند.

خرپاها از جملهٔ ساده‌ترین اعضاء باربر سازه‌ها هستند که در کل به عنوان اعضاء خمشی عمل نموده و در سقف‌ها، پل‌ها، و سازه‌های هوا و فضا مورد استفاده قرار می‌گیرند. دراین گونه سازه‌ها به علت عدم وجود نیروی برشی و لنگر خمشی در تک تک اعضاء متشکله مثلث‌ها اتصالات باید به صورت مفصلی مدل شود.

خرپا بر حسب تعریف از مجموعه‌ای از اعضا‌یی بوجود می‌آید که همگی در یک صفحه قرار داشته و ترکیب آنها یک شبکه مثلثی ایجاد نماید. چون در خرپا‌ها فرض می‌شود که اعضا در انتهای خود به اعضای دیگر لولا شده‌اند بنابر این شکل مثلثی تنها شکل پایدار خواهد بود.

خرپاها به سه دسته زیر تقسیم بندی می شوند:

  • خرپا ساده

با مفصل نمودن سه عضو در انتهای یکدیگر و ایجاد شکل مثلث ساده تشکیل شده است. توسعه خرپا هر بار با اضافه نمودن دو عضو و یک گره صورت می گیرد. اعضای جدید در گره جدید به یکدیگر مفصل شده و انتهای دیگر آنها به گره های موجود مفصل می گردند.

  • خرپا مرکب
  • خرپا مبهم

تیرچه های پیش ساخته خرپایی

مقدمه

فن تیرچه و بلوک ، تلفیق دو روش پیش ساختگی و بتن ریزی در محل است که در آن ، قالب تحتانی به کلی حذف می شود. در این روش ، فولادهای کششی و برشی ( عرضی ) و پوشش بتنی فولادهای اصلی ، بصورت تیرچههای پیش ساخته در کارخانه تولید می شوند. در کارگاه ، پس از قرار دادن تیرچه ها به فاصله های معین و شمعبندی زیر تیرچه ها ، بلوکها را بین دو تیرچه مجاور قرار داده و سپس آرماتورهای حرارتی را نصب و بتن ریزی می نمایند ؛ به طوری که حداقل ضخامت بتن در روی بلوک ، پنج سانتیمتر باشد. پیش از حصول مقاومت بتن پوششی ، وزن بلوک ها و بتن توسط تکیه گاههای موقت تحمل می شود و پس از حصول مقاومت بتن پوششی ، تیرهای T شکل چسبیده و مجاور هم لنگر خمشی حاصل از بارهای قائم سقف را تحمل ، و به تیرهای اصلی منتقل می کنند.

اجزای اصلی تشکیل دهنده سقف تیرچه و بلوک

سقف اجرا شده با تیرچه و بلوک از انواع سقف های با پشت بند ( تیرک دار ) بتنی است که تحمل فشار به بتن بالایی با ضخامت حداقل پنج سانتیمتر واگذار می گردد و کشش توسط میلگردهای کششی تیرچه ( میلگردهای تحتانی تیرچه ) تحمل می شود. بتن بالایی همچنین ، همانند یک دال نازک با دهانه ای برابر فاصله دو تیرچه ، خمش موضعی را در محل بین دو تیرچه تحمل می کند. در این نوع سقف ، تیرچه ها به فاصله حداکثر 70 سانتیمتر ( محور تا محور ) کنار هم و در امتداد دهانه کوتاهتر سقف قرار می گیرند و با بتن پوششی که در محل ریخته می شود و ضخامت آن حداقل پنج سانتیمتر است ، تیرهای T شکل چسبیده و مجاور هم را تشکیل می دهند. برای پرکردن فاصله تیرچه ها ، از عناصر گوناگون ، مانند آجرهای توخالی ، بلوکهای بتنی و حتی پلاستیک و چیزهای دیگر استفاده می شود. این عناصر پرکننده در سقف تحمل نیرو نمی کنند.

بنابراین ، سقف تیرچه و بلوک از اجزای اصلی ، به شرح زیر تشکیل می شود :

1- تیرچه

2- بلوک

3- میلگرد حرارتی و افت و میلگرد منفی

4- بتن پوششی ( درجا )

که نقش هریک از این اجزا در مراحل دو گانه باربری ، یعنی مرحله حمل و نقل تیرچه و اجرای سقف و مرحله بهره برداری را ، به ترتیب زیر می آوریم :

1- تیرچه : عضو پیش ساخته ای است ، متشکل از بتن و فولاد به مقطع تقریبی T ، که در دو نوع تیرچه خرپایی و تیرچه پیش تنیده ، تولید می شود و مانند همه قطعه های پیش ساخته در دو مرحله تحت اثر نیرو قرار می گیرد. این دو مرحله به علت اهمیت آنها باید به دقت مورد ملاحظه قرار گیرند :

الف) مرحله اول باربری : در این مرحله باید تیرچه به تنهایی قادر به تحمل بار ناشی از وزن خود در هنگام حمل و نقل بوده و همچنین قادر به تحمل وزن مرده سقف ( وزن تیرچه ، بلوک و بتن پوششی ) بین تکیه گاههای موقت ( شمعبندیها ) در زمان اجرای سقف باشد.

ب) مرحله دوم باربری : این ملرحله در تیرچه پس از حصول مقاومت بتن پوششی فرا می رسد که تکیه گاههای موقت اجرایی برداشته شده و تیرچه به عنوان عضو کششی مقطع تیرT تحمل نیرو می نماید.

1-1 تیرچه پیش ساخته خرپایی : تیرچه پیش ساخته خرپایی فولادی و پاشنه بتنی تشکیل شده است و در صورتی که دارای قالب سفالی باشد ، تیرچه کفشک دار نامیده می شود.

تیرچه پیش ساخته خرپایی برای تحمل مراحل دوگانه باربری ، از اجزای زیر تشکیل می شود :

– عضو کششی     – میلگردهای عرضی    – میلگردهای بالایی

عضو کششی : در مرحله اول باربری تیرچه ، فولاد زیرین خرپا به عنوان عضو کششی خرپای تیرچه باید قادر به تحمل نیروی کششی ( حاصل از لنگر خمشی ) ناشی از وزن خود تیرچه در زمان حمل ونقل باشد و همچنین قادر به تحمل نیروی کششی ( حاصل از لنگر خمشی ) ناشی از وزن مرده سقف در فاصله محور تا محور تیرچه ها و بین دو تکیه گاه موقت ( شمعبندی ) باشد.

در مرحله دوم باربری تیرچه ، فولاد زیرین خرپا به عنوان عضو کششی تیر T عمل می کند.

حداقل تعداد میلگرد کششی دو عدد بوده و سطح مقطع میلگردهای کششی از طریق محاسبه تعیین می شود. توصیه می شود قطر میلگردهای کششی از 8 میلیمتر کمتر و از 16 میلیمتر بیشتر نباشد. برای صرفه جویی در مصرف فولاد و پیوستگی بهتر آن با بتن ، معمولا” از میلگرد آجدار ، به عنوان عضو کششی استفاده می شود.

مطالب مرتبط
1 از 218

میلگردهای عرضی : در مرحله اول باربری ، میلگردهای عرضی همانند عضو مورب خرپا عمل می کنند و به کمک اعضای کششی و بالایی ، ایستایی لازم را جهت تحمل وزن خود تیرچه ( در هنگام حمل و نقل ) و وزن مرده سقف بین تکیه گاههای موقت ( در هنگام اجرا ) تامین می نمایند. در مرحله دوم باربری تیرچه ، میلگردهای عرضی ، پیوستگی لازم بین میلگرد کششی خرپا و بتن پوششی ( بتن درجا ) را تامین می کنند. همچنین مقابله با نیروی برشی تیر T به وسیله میلگردهای عرضی انجام می گیرد. در بعضی از انواع تیرچه های پیش ساخته ، در خرپا به جای میلگرد از ورق خم کاری شده به جای عضو کششی – میلگردهای عرضی – میلگردهای بالایی استفاده می شود.

این میلگردها جهت منظورهای زیر در تیرچه مصرف می شوند : الف) تامین اینرسی لازم جهت مقاومت تیرچه در هنگام حمل و نقل   ب) تامین مقاومت لازم جهت تحمل بار بلوک و بتن پوششی در بین تکیه گاههای موقت ، پیش از به مقاومت رسیدن بتن    ج) تامین پیوستگی لازم بین تیرچه و بتن پوششی    د) تامین مقاومت برشی مورد نیاز تیرچه

میلگرد بالایی :در مرحله اول باربری ، فولاد تعبیه شده در قسمت بالای تیرچه ، به عنوان میلگرد بالایی خرپا عمل می نماید و به کمک دیگر اعضای خرپا ، وزن تیرچه را هنگام حمل و نقل و همچنین وزن مرده سقف را در فاصله دو تکیه گاه موقت ( هنگام قالب بندی و بتن ریزی پیش از به مقاومت رسیدن بتن پوششی ) تحمل می کند.

در مرحله دوم باربری تیرچه اگر میلگرد بالایی در ضخامت بتن پوششی و بالاتر از سطح بلوکها قرار گیرد ، در نقش فولاد افت حرارتی مقطع مرکب سقف عمل میکند( در مقطع تیر T )، و در صورتی که پایین تر از سطح بلوکها قرار گیرد ، نقشی نخواهد داشت .

بتن پاشنه تیرچه پیش ساخته : برای تامین تکیه گاه بلوکها و نیز برای پرهیز از قالب بندی قسمت زیرین جان تیر T در موقع اجرا ، بتن پاشنه تیرچه در کارخانه ریخته می شود. حسن دیگر این عمل این است که بعلت فراهم بودن شرایط بهتر اجرا در کارخانه ، پوشش آرماتورهای کششی به صورت مطمئنتری تامین می گردد. این پوشش در مقاومت سقف در برابر آتش سوزی اثر بسزایی دارد.

حداقل عرض بتن پاشنه 10 سانتیمتر است و نباید از 3.5/1 برابر ضخامت سقف کمتر باشد. ارتفاع بتن پاشنه باید به میزانی باشد که قابل بتن ریزی بوده و پوشش بتنی روی میلگرد را جهت ایجاد مقاومت در برابر آتش سوزی تامین نماید و همچنین پس از قرار گرفتن بلوک روی تیرچه ها ، سطح زیرین بلوک با سطح زیری تیرچه همسطح گردد. معمولا” ضخامت بتن پاشنه 4.5 تا 5.5 سانتیمتر و عرض آن 10 تا 16 سانتیمتر است. حداقل تاب فشاری بتن پاشنه ، 250 کیلوگرم بر  سانتیمتر مربع است.

1-2 تیرچه پیش ساخته پیش تنیده : این نوع تیرچه که فقط در کارخانه های مجهز تولید می شود ، از مقطع بتنی T و سیمهای فولادی با مقاومت بالا ( 17500 تا 19000 کیلوگرم بر سانتیمتر مربع ) تشکیل می شود . سیمها را پیش از بتن ریزی تیرچه توسط جکهایی تحت کشش قرار داده و پس از حصول مقاومت لازم بتن ، آنها را آزاد می کنند. در نتیجه ، بتن تیرچه تحت تنش فشاری قرار می گیرد.

2- بلوک : برای پرکردن محلهای خالی بین تیرچه ها ، از بلوکهای توخالی استفاده می شود که جنس آنها از سفال یا بتن و حتی پلاستیک و یونولیت است. بلوکها علاوه بر خاصیت پرکنندگی فضای خالی ، در حکم قالب بتن پوششی نیز هستند. بلوکها در سقفهای اجرا شده با تیرچه و بلوک ، تحمل نیرو نمی کنند و فقط خاصیت پرکنندگی دارند.

از بلوک به عنوان قالب همیشگی یا قالبی که پس از اجرا باقی می ماند ، برای قالب بندی بغل گونه جان تیرهای T و همچنین بتن پوششی درجا استفاده می شود. قسمت زیرین بلوک ، جهت تامین سطحی مسطح برای انجام نازک کاری و قسمتهای تیغه داخلی بلوک به منظور تقویت مقطع تعبیه می گردند. بلوکها در محاسبات مقاومت سقف به حساب نمی آیند و اساسا” به منزله قالبهایی هستند که باید نیروهای اجرایی پیش از بتن ریزی سقف را تحمل نمایند. مثلا” در روی سقف ، پیش از بتن ریزی ، تحمل نیروی حاصل از رد شدن چرخ فرغون را داشته باشد و همچنین باید مقاومت کافی برای تحمل نیروهای حاصل از حمل و نقل و دپو نمودن را داشته باشد. شکل بلوک با توجه به موارد یاد شده طراحی می شود و بلوک توخالی معمولا” از مواد مختلف تولید می شود. مانند : 1- بتن با مصالح سنگی معمولی 2- بتن با مصالح سبک وزن  3- سفال  4- مصالح چوبی یا مقوایی  5- یونولیت و مشابه یا نی

مواد تشکیل دهنده بلوک نباید روی بتن درجا اثر شیمیایی داشته باشند. ارتفاع و طول بلوک ، تابع ضخامت کل سقف و فاصله تیرچه ها از همدیگر می باشد.عرض بلوک ، معمولا” 20 تا 25 سانتیمتر است. وزن بلوک باید طوری باشد که به آسانی با دست در روی سقف جا به جا گردد. بلوکهای سفالی باید عاری از ترک و دانه های آهکی باشند ، و رنگ آنها کاملا” یکنواخت بوده و به طور یکسان پخته شده باشند.سطوح بلوک سفالی باید صاف و عاری از انحنا و خمیدگی و دارای لبه های تیز و مستقیم بوده و بافت ریز و متراکم داشته باشند. سطح خارجی بلوک ، به جهت ایجاد چسبندگی لازم به بتن بالایی و همچنین به نازک کاری زیر سقف شیاردار می باشد.

3- میلگردهای افت حرارتی : جهت مقابله با تنشهای متفرقه در بتن پوششی و به منظور جذب تنشهای ناشی از افت و تغییر حرارت ، میلگردهایی در دو جهت عمود برهم و در قسمت بالایی تیر نواری T و روی بلوکها نصب می گردند ، که میلگرد افت و حرارتی نامیده می شوند.

در صورتی که ارتفاع تیرچه خرپایی به حدی باشد که میلگرد نصب ( بالایی ) در محل تعبیه میلگرد افت قرار گیرد ، می توان از میلگرد مزبور به عنوان میلگرد افت و حرارتی در جهت طولی تیرچه استفاده کرد.

قطر میلگرد افت حرارتی بر ای میلگرد ساده ، دست کم 5 میلیمتر ، و برای میلگرد با مقاومت بالا 4 میلیمتر و حداکثر فاصله بین دو میلگرد افت حرارتی 25 سانتیمتر است.

4- بتن پوششی ( بتن درجا ) : بتن پوششی ، قسمتی از تیر مرکب است که در محل کارگاه پس از جاگذاری تیرچه ها و بلوکها بتن ریزی می گردد و پس از حصول مقاومت لازم به کمک عضو کششی بار وارد بر سقف را تحمل می کند.

محدودیتها و ویژگیهای فنی سقف تیرچه و بلوک

سقفهای اجرا شده با تیرچه بلوک ، دارای محدودیتهای اجرایی به شرح زیر هستند :

1-  فاصله محور تا محور تیرچه ها نباید از 70 سانتیمتر بیشتر باشد.

2- بتن پوششی قسمت بالایی تیر ( بتن روی بلوک ) نباید از 5 سانتیمتر ، یا 12/1 فاصله محور به محور تیرچه ها کمتر باشد.

3-عرض تیرچه نباید از 10 سانتیمتر کوچکتر باشد و همچنین نباید از 3.5/1 برابر ضخامت کل سقف کمتر باشد.

4- حداقل فاصله دو بلوک دو طرف یک تیرچه ، پس از نصب نباید کمتر از 6.5 سانتیمتر باشد.

5- ضخامت سقف برای تیرهای با تکیه گاه ساده نباید از 20/1 دهانه کمتر باشد. در مورد تیرهای یکسره نسبت ضخامت به دهانه ، به 26/1 کاهش می یابد. در سقفهایی که مسئله خیز مطرح نباشد ، این مقدار تا 35/1 دهانه نیز کاهش می یابد.

6- حداکثر دهانه مورد پوشش سقف ( در جهت طول تیرچه پیش ساخته خرپایی ) با تیرچه های منفرد ، نباید از 8 متر بیشتر شود. توصیه می شود برای اطمینان بیشتر ، دهانه مورد پوشش ، بیشتر از 7 متر نباشد و در صورت وجود سربارهای زیاد ، و یا دهانه بیش از هفت متر ، از تیرچه های مضاعف استفاده شود.

تکیه گاههای موقت اجرایی

به طور کلی به محض اینکه تیرچه ها و بلوکهای انتهایی بین دو تکیه گاه اصلی قرار گرفتند ، شمعبندی و قالب بندی به وسیله چهار تراشهای عمود بر جهت تیرچه که در مورد تیرچه های پیش ساخته خرپایی ، فاصله آنها از همدیگر ، 1 تا 1.20 متر است ، انجام می شود. موقع شمعبندی ، خیز مناسبی برابر 200/1 دهانه به طرف بالا در نظر گرفته می شود تا پس از بارگذاری خیز منفی اولیه حذف شده و سقف مسطح گردد. به طور کلی ، چهار تراشها و شمعها باید طوری نصب شوند که بتوانند در مقابل نیروهای وارده مقاومت نمایند؛ آنها را باید طبق اصول و قواعد مربوط به آن ، به یکدیگر متصل کرد.

در اجرای تکیه گاههای موقت و جمع آوری آنها ، نکته های زیر باید رعایت گردند :

الف) در صورتی که شمعها روی زمین تکیه داشته باشند ، باید مطمئن بود که زمین زیر شمع ، به علت دستی بودن خاک یا جذب رطوبت بعدی ، نشست نکند. به طور کلی ، در صورت سست بودن زمین ، باید با افزایش سطح تکیه گاه شمعها و جلوگیری از نمناک شدن زمین ، از نشست جلوگیری کرد.

ب) چنانچه تکیه گاه شمعها ، سقف طبقه زیرین باشد ، باید وزن شمعبندی و سقف مورد احداث به منزله سربار سقف زیرین در نظر گرفته شده و با توجه به عمر بتن سقف زیرین ، تقویت لازم برای آن پیش بینی گردد. در غیر این صورت ، سقف زیرین تحمل سربار وارده را ننموده و این باعث آسیب دیدن آن خواهد شد.

ج) در جمع آوری تکیه گاههای موقت نیز باید از حصول مقاومت کافی سقف مورد نظر ، جهت تحمل وزن خود و سربارهای وارده از جمله شمعهای مربوط به سقف بالاتر ، اطمینان حاصل کرد

 منابع

  • اخوان لیل آبادی، محمد رضا، طاحونی، شاپور، تحلیل سازه‌ها، انتشارات جهاد دانشگاهی واحد صنعتی
